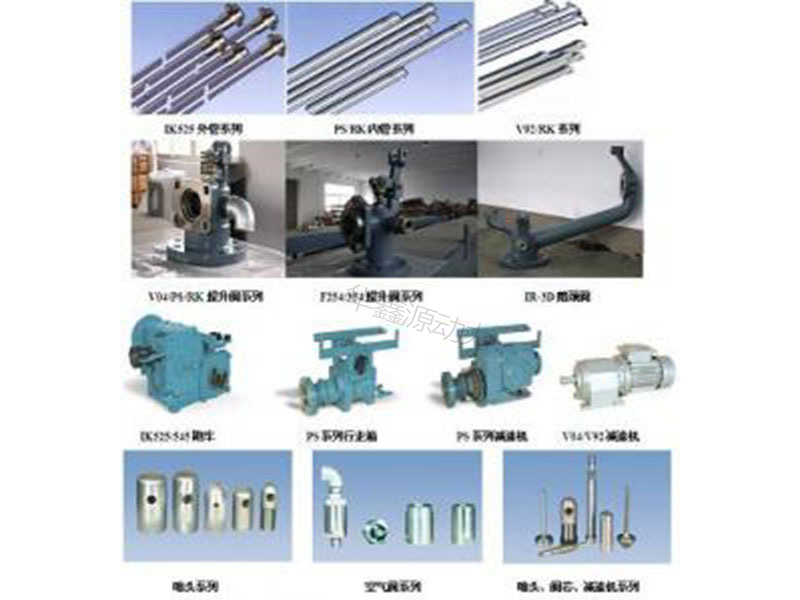

克莱德吹灰器配件

 吹灰器备件型号清单

   V92  炉膛吹灰器                                         V04炉膛吹灰器
序号   名称         图号                                   序号      名    称            规格型号
1 齿轮箱组件 D/V92GB                               1       阀门组件      N1/36104
2 阀门组件DN80 N1/36104                       2      齿轮箱组件    D/V04GB
3 阀瓣 N1/47409C                                      3        空气阀          N1/47424B
4 阀杆 N1/473460                                      4        喷嘴管          V04-9-0
5 连接螺母 N1/47343A                              5      内管              V04-5-0
6 锁紧垫片 N1/47348B                              6     主轴组件        V04-2-1-0
7 填料座 N1/433818                                  7      运转螺母        V04-2-2
8 调节圈 N1/47207A                                 8      导向轴承销    N1/49184B
9 垫片 N1/46140                                       9      运转螺母座    V04-3-1
10 调节器 N1/50580                                10     大链轮         V04-3-2
11 弹簧座 N1/43379C                              11      垫片          V04-3-3
12 填料 N1/6181                                      12      链条          5/8"
13 弹簧 N1/43385                                    13      小链轮      N1/49185
14 弹簧压盖 N1/43387                             14     凸轮盘     V04-4-1
15 挡片 N1/43386                                    15     填料组     SCB6-15S
16 填料压盖 N1/43382A                           16     压盖        V04-4-4
17 空气阀 N1/47424B                              17      压环       V04-4-5
18 主轴组件 N1/22664A                          18      衬套      V04-4-7
19 运转螺母 N1/35473A                          19     垫片       V04-5-3
20 填料组V92 SCB6-18S                           20   轴承销组件 N1/49174B
21 内管 N1/35673                                    22   导向装置  V04-11-2
22 开阀杠杆 N1/22552D                          23   行程开关 E0000267
23 阀门压杆 N1/49204A                         24    摇臂滚轮组件 SCB6-12S
24 大链轮 N1/22533A                             2 5   电动机 0.25KW
25 凸轮盘 N1/11100A                             26   手柄 V92SHB
26 行程开关 E0000266                            27   行程开关 E0000266
27 行程开关 E0000267                            28    喷嘴头 V04-9-1
28 小链轮 N1/49185                               29    喷嘴头 V04-9-0
29 链条5/8" GB1243
30 喷嘴头 V92T73S
31 导向销组件 N1/49184B

PL/PS-SB长伸缩式吹灰器

 序号 名称 规格型号
1 阀门组件 N1/36104
2 齿轮箱组件 PSSLGB
3 行走箱 N1/0673B
4 外管 T89II
5 内管 N1/35631b
6 开阀机构 N1/0648E
7 前部托轮组 N1/22995
8 链轮 N1/45172
9 铜衬 N1/44522d
10 填料压盖 N1/32251B
11 铜衬 N1/45094c
12 衬套 N1/49474
13 空气阀 N1/47424B
14 填料组 SCB6-02S
15 链条 5/8”
16 链条张紧机构 N1/21588c
17 拖链 E0000053
18 拖链接头 I0000018
19 行程开关 E0000093
20 电动机 E0000042
21 手柄 N1/33332A
22 缠绕垫片 Φ96xΦ84x3.2

                  Φ138xΦ82x3.2
23 内管垫片 N1/0648C/15
