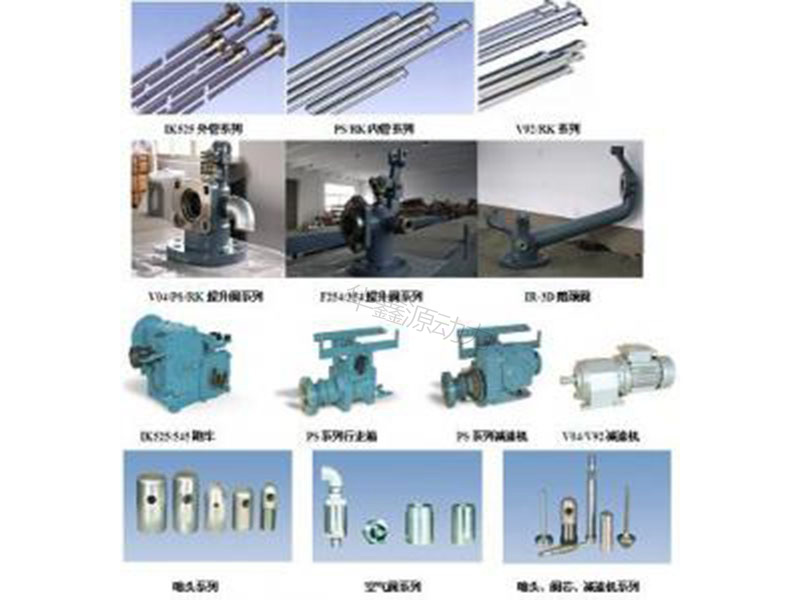

戴蒙德吹灰器配件
创建时间：2024-08-30 17:56
넶浏览量：0
| IK525/545零件对照表（吹灰器总成） | ||||
| 序号 | 零件号 | 名称 | 数量 | 备注 |
| 1 | 349690-0048 | 梁体 | 1 | FOR IK-525 |
| 349777-0044 | 梁体 | FOR IK-545 | ||
| 2 | 324207-1029 | 前支撑 | 1 | |
| 3 | 405001-0026 | 电动机 YIK90S-4 1.1KW 3P 50Hz 380v | 1 | FOR IK-525 |
| 405001-0026 | 电动机 YIK90L-4 1.5KW 3P 50Hz 380v | FOR IK-545 | ||
| 4 | 310635-1137 | 内管 φ60X4 | 1 | PER ORDER |
| 336764-1135 | 内管 φ70X4.5 | PER ORDER | ||
| 5 | PER ORDER | 吹灰枪及喷头 | 1 | |
| 6 | 347139-0041 | 吹灰管连接与填料 | 1 | FOR IK-525 |
| 351112-0044 | 吹灰管连接与填料 | FOR IK-545 | ||
| 7 | 347319-0043 | 阀门启闭机构 | 1 | |
| 8 | 347347-0049 | 电气接线盒组件 | 1 | |
| 9 | 347355-0048 | 弹性电缆机构（左） | 1 | |
| 347254-0049 | 弹性电缆机构（右） | |||
| 347473-0045 | 弹性电缆机构（左） | 1 | ||
| 347472-0046 | 弹性电缆机构（右） | |||
| 10 | 405588-0126 | 弹性电缆挂杆φ6 | 1 | FOR IK-525 |
| 405589-0125 | 弹性电缆挂杆φ10 | FOR IK-545 | ||
| 11 | 350207-0042 | 跑车部件（左） | 1 | |
| 350206-0043 | 跑车部件（右） | |||
| 12 | 349801-0044 | 内外管辅助托架 | 1 | FOR IK-545 |
| 13 | 405314-0127 | 配偶法兰（600系列） | 1 | FOR 600 SERIE |
| 318975-1138 | 配偶法兰（900系列） | FOR 900 SERIE | ||
| 14 | 347099-0031 | 配偶法兰五金件 | 1 | |
| 15 | 343503-1038 | 空气阀 | 1 | |
| 16 | 347409-0036 | 压力开关组件 | A/R | PER ORDER |
| 17 | E10301-0001 | 行程开关 NX7 | 2 | |
| 18 | 326499-1039 | 正压墙箱部件 | 1 | |
| 333220-1031 | 负压墙箱部件 | |||
| 19 | 350654-0032 | 提升阀部件 | 1 | |
| 20 | PER ORDER | 清洁空气和正压系统 | A/R | |
| IK525/545零件对照表（提升阀总成） | ||||
| 序号 | 零件号 | 名称 | 数量 | 备注 |
| 1 | 309183-0129 | 启动臂 | 1 | |
| 2 | 301142-0118 | 阀杆卡 | 1 | |
| 3 | 301808-0113 | 弹簧压盖 | 1 | |
| 4 | 302051-0115 | 阀门弹簧 | 1 | |
| 5 | 302027-0116 | 填料压圈 | 1 | |
| 6 | 347691-010A | 阀杆填料 φ22.2X12.7-26 | 1 | |
| 7 | 302032-0119 | 填料螺母 | 1 | |
| 8 | 342928-1136 | 填料室 | 1 | |
| 9 | 301167-2114 | 垫圈 | 1 | |
| 10 | 302028-0115 | 调压盘 | 1 | |
| 11 | 344086-1122 | 阀杆 | 1 | |
| 12 | 309786-1128 | 柔性阀座 600 | 1 | |
| 310666-1121 | 柔性阀座 900 | |||
| 13 | 344954-1121 | 限位螺母 | 1 | |
| 14 | 301551-0112 | 止动垫圈 | 1 | |
| 15 | 350328-010F | 螺塞 | 1 | |
| 16 | 350328-010C | 螺塞 | 1 | |
| 17 | 309785-1129 | 柔性阀瓣 600 | 1 | |
| 310665-1122 | 柔性阀瓣 900 | |||
| 18 | 301235-0116 | 销轴 | 1 | |
| 19 | 301158-0119 | 销轴 | 1 | |
| 20 | G00091-0004 | 开口销 φ3X30 | 1 | |
| 21 | 405019-0117 | 垫片 φ38X31-2.4 | 1 | |
| 22 | 350328-010A | 定位螺塞 | 1 | |
| 23 | 350328-010F | 螺塞 | 1 | |
| 24 | G00091-0002 | 开口销 φ2.5X16 | 1 | |
| 25 | 350328-010D | 螺塞 | 1 | |
| 26 | PER OROER | 阀体 | 1 | |
| IK525/545零件对照表（枪管连接及填料）351112-0044 | ||||
| 序号 | 零件号 | 名称 | 数量 | 备注 |
| 1 | 346160-1134 | 石墨填料 | 1 | FOR φ60内管 |
| 346161-1133 | 石墨填料 | FOR φ70内管 | ||
| 3 | 305656-0117 | 外管垫片 | 1 | |
| 3 | 304160-0119 | 键 | 1 | FOR φ60内管 |
| 316817-1118 | 键 | FOR φ70内管 | ||
| 4 | 305654-0127 | 填料室法兰 | 1 | FOR φ89内管 |
| 316811-1122 | 填料室法兰 | FOR φ102内管 | ||
| 5 | 316893-1023 | 衬套 | 1 | FOR φ60内管 |
| 323467-1125 | 衬套 | FOR φ70内管 | ||
| 6 | 316896-1021 | 填料压盖 | 1 | FOR φ60内管 |
| 323469-1024 | 填料压盖 | FOR φ70内管 | ||
| 7 | 300952-8120 | 螺柱 M12X75 | 2 | FOR φ60内管 |
| 317231-3102 | 螺柱 M10X70 | FOR φ70内管 | ||
| 8 | 333771-1125 | 螺柱 M14X45 | 6 | |
| 9 | G06170-0006 | 薄螺母 M12 | 4 | FOR φ60内管 |
| G06170-0005 | 薄螺母 M10 | FOR φ70内管 | ||
| 10 | G00097-0004 | 平垫 12 | 2 | FOR φ60内管 |
| G00097-0003 | 平垫 10 | FOR φ70内管 | ||
| 11 | GB93-87 | 弹垫 14 | 6 | |
| IK525/545零件对照表（前支撑滚轮部件）351021-0010 | ||||
| 序号 | 零件号 | 名称 | 数量 | 备注 |
| 1 | 324205-1138 | 滚轮座 | 1 | |
| 2 | 345794-1130 | 轴 | 1 | |
| 3 | 323403-6022 | 滚轮组件（φ89枪管） | 1 | |
| 323403-8028 | 滚轮组件（φ102枪管） | |||
| 4 | 324210-2121 | 定距圈 | 2 | |
| 5 | G01152-0002 | 黄油嘴 | 2 | |
| 6 | G00879-0007 | 弹性销5X45 | 1 | |
| 7 | 323404-2129 | 滚轮（φ89枪管） | 1 | |
| 323404-4125 | 滚轮（φ102枪管） | |||
| 8 | G00893-0003 | 孔用挡圈52 | 1 | |
| 9 | 323405-2128 | 垫圈 | 1 | |
| 10 | 316910-2112 | 轴承密封圈 | 2 | |
| 11 | G00278-0001 | 轴承60205 | 2 | |
| 12 | G05783-0033 | 螺栓M20X45 | 2 | |
| 13 | G00093-0009 | 弹垫20 | 2 | |
| 14 | G00096-0002 | 平垫20 | 2 | |
| IK525/545零件对照表（正压墙箱部件）PI3884 | ||||
| 序号 | 零件号 | 名称 | 数量 | 备注 |
| 1 | 326701-3138 | 正压墙箱 | 1 | |
| 2 | 348084-010E | 风幕环（φ89枪管） | 1 | |
| 348084-010A | 风幕环（φ102枪管） | |||
| 3 | 350973-000B | 密封板（φ89枪管） | 1 | |
| 350973-000D | 密封板（φ102枪管） | |||
| 4 | 323624-1125 | 调整垫片0.20mm | A/R | |
| 5 | 323624-2123 | 调整垫片0.25mm | A/R | |
| 6 | 323624-3121 | 调整垫片0.30mm | A/R | |
| 7 | 323636-1121 | 盖板 | 1 | |
| 8 | 350972-010B | 密封环（φ89枪管） | 1 | |
| 350972-010D | 密封环（φ102枪管） | |||
| 9 | G05783-0023 | 螺栓M12X25 | 7 | |
| 10 | G00093-0006 | 弹垫12 | 7 | |
| 11 | G05783-0003 | 螺栓M6X12 | 6 | |
| 12 | G00093-0003 | 弹垫6 | 6 | |
| 13 | G00879-0010 | 弹性销M6X25 | 2 |
|
