IR-3Z炉膛吹灰器

创建时间:2024-08-30 18:02
浏览量:0



1. 简

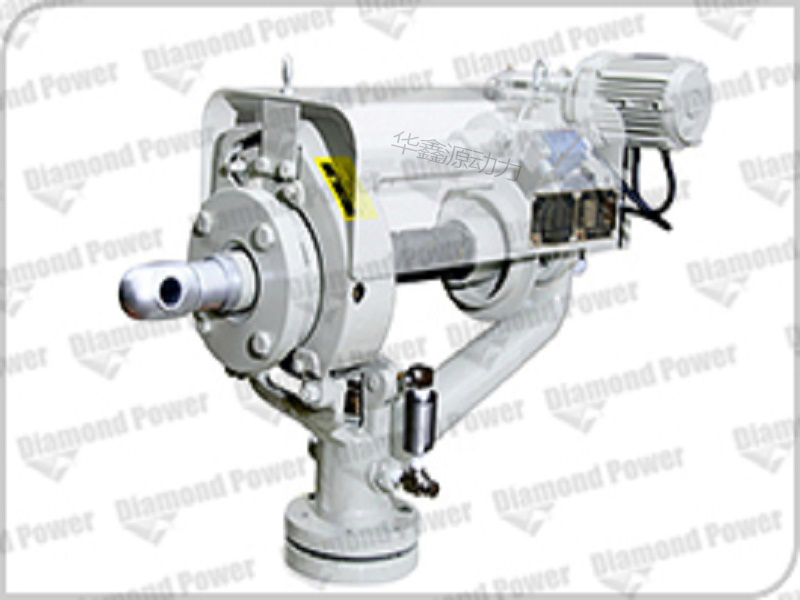

IR-3Z型炉膛吹灰器是一种短伸缩式吹灰器,是IR-3D的升级产品,主要用于吹扫锅炉水冷壁上的结灰和结渣。

IR-3Z型炉膛吹灰器采用单喷嘴前行到位后定点旋转吹灰。

根据结灰(或结渣)的性质和锅炉不同部位的吹灰要求,本吹灰器的吹扫弧度、吹扫圈数、吹灰压力都可以进行调整,以期达到最理想的吹灰效果。

IR-3Z型炉膛吹灰器一般情况下立式安装,条件限制时,也可采用卧式(阀门左或右旋转90°)或半卧式(阀门左或右旋转45°)安装。

2.  吹灰过程

IR-3Z型炉膛吹灰器为电动吹灰器,可采用近操、远操和程控的方式进行吹灰。

吹灰时,按下启动按钮,电源接通,减速传动机构驱动前端大齿轮顺时针方向传动,大齿轮带动喷头、螺纹管及后部的凸轮沿导向杆前移,喷头及螺纹管伸向炉膛内。

当螺纹管伸到前极限位置即喷嘴中心距水冷壁向火面38mm,凸轮脱开导向杆,拨开前棘爪,带动喷嘴、螺纹管一起再随大齿轮转动。随之,凸轮开启阀门、吹灰开始。吹灰过程由控制系统控制,控制系统在启动吹灰器的同时就开始记时,当记时达到设定时间时,控制系统使电动机反转,喷嘴、螺纹管和凸轮同时反转,随之阀门关闭,吹灰停止。

凸轮继续转动,当凸轮的导向槽导入前棘爪和导向杆后,喷头、螺纹管和凸轮停止转动而退至后极限位置。行程开关动作,电源断开,凸轮停在起始位置。至此,吹灰器完成了一次吹灰过程。

3.  主要技术参数

主吹灰器行程                           267mm(10.5")

吹灰器行进速度                        290mm/min

吹灰枪转速                              2.3r.p.m

吹灰介质                                 蒸汽或压缩空气

吹灰压力                                ~1.5MPa

吹灰蒸汽耗量及运行时间         ~30kg/2.08min(吹扫1圈)~60kg/2.52min(吹扫2圈)~90kg/2.95min(吹扫3圈)

喷嘴口径                                25.4mm(1")

有效吹灰半径                          1.5~2m

电动机(中国国内使用)        YSR-6324 B5型 0.18kw 1370r.p.m

电源                                      380V.3P.50Hz

重量                                    ~110kg
