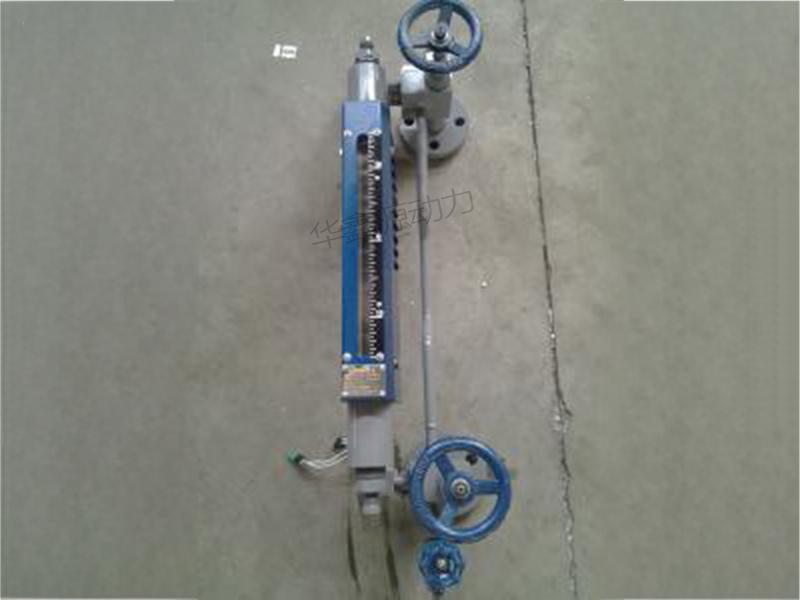

F1030及B43H水位计

创建时间:2024-08-30 17:30
浏览量:0

    F1030A,F1030B ,B43H石英管水位计主要用于各类承压容 器和工业蒸汽锅炉上的液位显示。由于选用了特制的增强型玻璃管,因此它比原X49H型锅炉平板水位计更具安全性、可靠性、显示更清晰、保养、维修更方便。它的外观无论从体积或重量都比原来缩小了许多,仪表整体感觉小巧、新颖。并设计独特的防石英管破裂泄露的保险装置,它是二十一世纪本公司专为锅炉行业设计的新一代的液位配套仪表。

1.基本介绍: F1030A,F1030B ,B43H石英管水位计主要用于各类承压容 器和工业蒸汽锅炉上的液位显示。由于选用了特制的增强型玻璃管,因此它比原X49H型锅炉平板水位计更具安全性、可靠性、显示更清晰、保养、维修更方便。它的外观无论从体积或重量都比原来缩小了许多,仪表整体感觉小巧、新颖。并设计独特的防石英管破裂泄露的保险装置,它是二十一世纪本公司专为锅炉行业设计的新一代的液位配套仪表。

2.结构原理
    石英管水位计上、下两端装有法兰与锅炉或容器的法兰连通,通过水位计可直接观察到容器内液气的实际高度。
    特性比较:(和B49X型)
    外观小巧、新颖    (B49X粗糙、较笨重) 重量、体积比1.0倍1.5倍

3.主要技术指标
    测量范围(安装中心距):300、350、440、500、600、800
    被测介质工作压力: 1.6,2.5,4.0,6.4,10.0MPa
    工作温度:-10℃~+450℃

     观察距离:15M(自然光)50M(附照明)
    接口法兰:采用化工部1997年最新颁发的HG20592~20635-97法兰标准。法兰通径DN20,DN25,如用户需采用其他标准(如GB、ANSI、DIN等标准)可根据用户需要设计。

4.使用说明
   1. 水位计使用时,应先缓慢打开阀门进液,然后特玻璃管预热20~30分钟,有一定温度后,方能全部打开两端阀门进水或其它介质。
   2.在使用过程中要求经常排污,避免污蚀阻塞通道,出现假水位现象。
   3. 当石英管因意外损坏时,借助于仪表上下手柄将上下阀门关闭,可阻止容器内的介质继续外流,此时,可更换损坏件。
5.运输、贮存、安装、使用和维护
   1. 包装后的水位计可用常规的运输工具运输,但应避免剧烈振动和雨雪直接侵蚀。
   2. 水位计应放在温度0~40℃,相对湿度不大于80%的干燥通风室内,室外空气不应含腐蚀仪表的介质。
   3.水位计必须垂直安装,其垂直偏差度应小于3°。
  4.水位计与容器之间应装有截止阀,以便清洗和检修时与介质隔离。
  5.根据介质情况,应定期对本体管进行清洗,清除管内的杂物。
